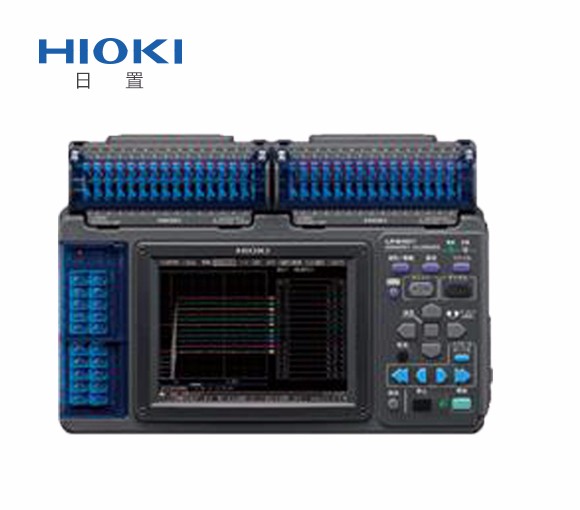

便攜數據記錄儀LR8400

型號LR8400
品牌HIOKI/日置
價格

標配30ch，最多可增加到60ch，方便攜帶的數據采集儀

產品詳情
規格參數
資料下載

標配30ch，最多可增加到60ch，方便攜帶的數采

● 標配30ch，尺寸小巧
● 單元增加到60ch后，仍然僅A4尺寸
● 可使用U盤和CF卡直接保存
● 標配USB2.0，100BASE-TX LAN
　※主機Ver1.20之后可使用LAN通訊
● 5.7英寸TFT彩色液晶屏


存儲記錄儀 LR8400-21 （裝備電壓/溫度單元×2）標配2個電壓/溫度單元LR8500(15ch)。 ※標配輸入單元無法拆卸	存儲記錄儀 LR8401-21 (裝備通用單元×2) 標配2個通用單元LR8501(15ch)。 ※標配輸入單元無法拆卸	存儲記錄儀 LR8402-21 （裝備通用單元×1，電壓/溫度單元×1) 標配1個通用單元LR8501(15ch)和電壓/溫度單元LR8500(15ch)。 ※標配輸入單元無法拆卸

產品使用例

燃料電池(組)的電壓、溫度測量

設備的維護

爐溫管理

多個積層電池的電壓測量

車輛開發和車載零部件的評估

監測接觸電阻的時間變化

溫濕度等的環境測量的記錄

基本參數

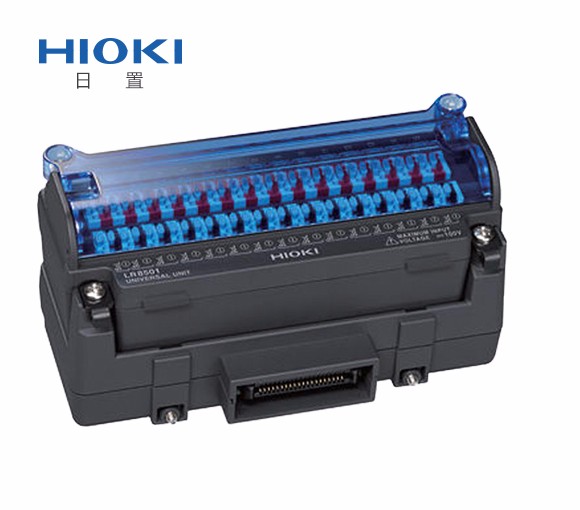

通用單元LR8501 ※根據機型不同，單元組合則不同	【通道數】模擬15ch掃描絕緣輸入(4極帶壓緊端子的端子板) 【電壓】10mV～100V，1-5V f.s.10檔量程，最高分辨率500nV ※通道間絕緣，主機間絕緣【溫度：熱電偶】-200℃～2000℃(根據使用的傳感器而不同)，3檔量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道間絕緣，主機間絕緣【溫度：白金熱電阻】-200℃～800℃，3檔量程(Pt100，JPt100)，最高分辨率0.01℃ ※通道間不絕緣【電阻】10Ω～200Ωf.s.4檔量程，最高分辨率0.5mΩ ※通道間不絕緣【濕度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道間和主機間都不絕緣【通道間最大電壓】DC300V【最大輸入電壓】DC±100V 【對地間最大電壓】AC，DC300V(加在輸入通道和外殼間也不損壞的上限電壓)
電壓、溫度單元LR8500 ※根據機型不同，單元組合則不同	【通道數】模擬15ch掃描絕緣輸入(2極帶M3螺絲的端子板) 【電壓】10mV～100V，1-5V f.s.10檔量程，最高分辨率500mV ※通道間絕緣，主機間絕緣【溫度：熱電偶】-200℃～2000℃(根據使用的傳感器而不同)，3檔量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道間絕緣，主機間絕緣【溫度：白金熱電阻】無【電阻】功能【濕度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道間和主機間都不絕緣【通道間最大電壓】DC250V【最大輸入電壓】DC±100V 【對地間最大電壓】AC，DC300V(加在輸入通道和外殼間也不損壞的上限電壓)
脈沖/數字輸入部分	【通道數】脈沖輸入8ch或數字輸入8ch(可每個各通道的脈沖/數字，所有脈沖輸入通道和主機共地) 【脈沖累積】0～1000M脈沖，1檔量程(無電壓a接點，開路集電極或電壓輸入)，最高分辨率1脈沖【轉數計算】0～5000/n(r/s)f.s. 1檔量程(和累積相同的輸入信號)，分辨率1/n(r/s)※n為每1轉的脈沖數1~1000 【數字輸入】每個記錄間隔記錄1/0 【通道間最大電壓】非絕緣【最大輸入電壓】DC0~50V
記錄間隔	10ms~50ms，100ms~1小時，19個設置(每個記錄間隔都高速掃描所有輸入通道)※10ms~50ms有通道數的限制
數字濾波	OFF/50Hz/60Hz(自動設置截止頻率)
存儲容量	內存8MW，CF卡/U盤(僅保證HIOKI原裝CF卡的正常操作)
接口	LAN：100BASE-TX，功能：通過附屬軟件/通訊指令采集數據、FTP服務器/客戶端、HTTP服務器、E-mail ※主機Ver1.20以后可使用LAN通訊 USB：USB2.0系列迷你BX1，功能：通過附屬軟件/通訊指令采集數據、將外部媒介的數據傳輸至計算機中
顯示屏	5.7英寸TFT彩色液晶(640×480點)
功能	實時保存至CF卡/U盤中，數值/波形運算等
電源	AC適配器9418-15(AC100~240，50/60Hz），電池組Z1000/連續使用時間5h，DC10~28V（連接線請另外咨詢）
體積和重量	272W×182.4H×66.5Dmm，【LR8400-21】1.8kg(僅主機)，【LR8401-21】1.7kg(僅主機)，【LR8402-21】1.8kg(僅主機)
附件	詳細說明書×1，測量指南×1，AC適配器9418-15×1，CD-R(數據采集應用軟件Logger Utility×1，USB線×1
