吉時利數字源表系列專用于要求緊密結合源和測量 的測試應用。全部數字源表型號都提供精密電壓源和電 流源以及測量功能。每款數字源表既是高度穩定的直流 電源也是真儀器級的6位半萬用表。此電源的特性包括 低噪聲、精密和回讀。此萬用表的功能包括可重復性高 和低噪聲。最終形成了緊湊、單通道、直流參數測試儀。 在工作時，這些儀器能用作電壓源、電流源、電壓表、電 流表和歐姆表。通信、半導體、計算機、汽車和醫療行業 的組件和模塊制造商會發現吉時利數字源表是適于特 性分析和生產測試等廣泛應用的重要源表。

主要特性：

• 集5臺儀器的功能于一體（IV源、IVR 測量）

• 6種模式：20W~100W直流、1000W脈沖、1100V至1μV、10A至10pA

• 源和阱（4象限）工作

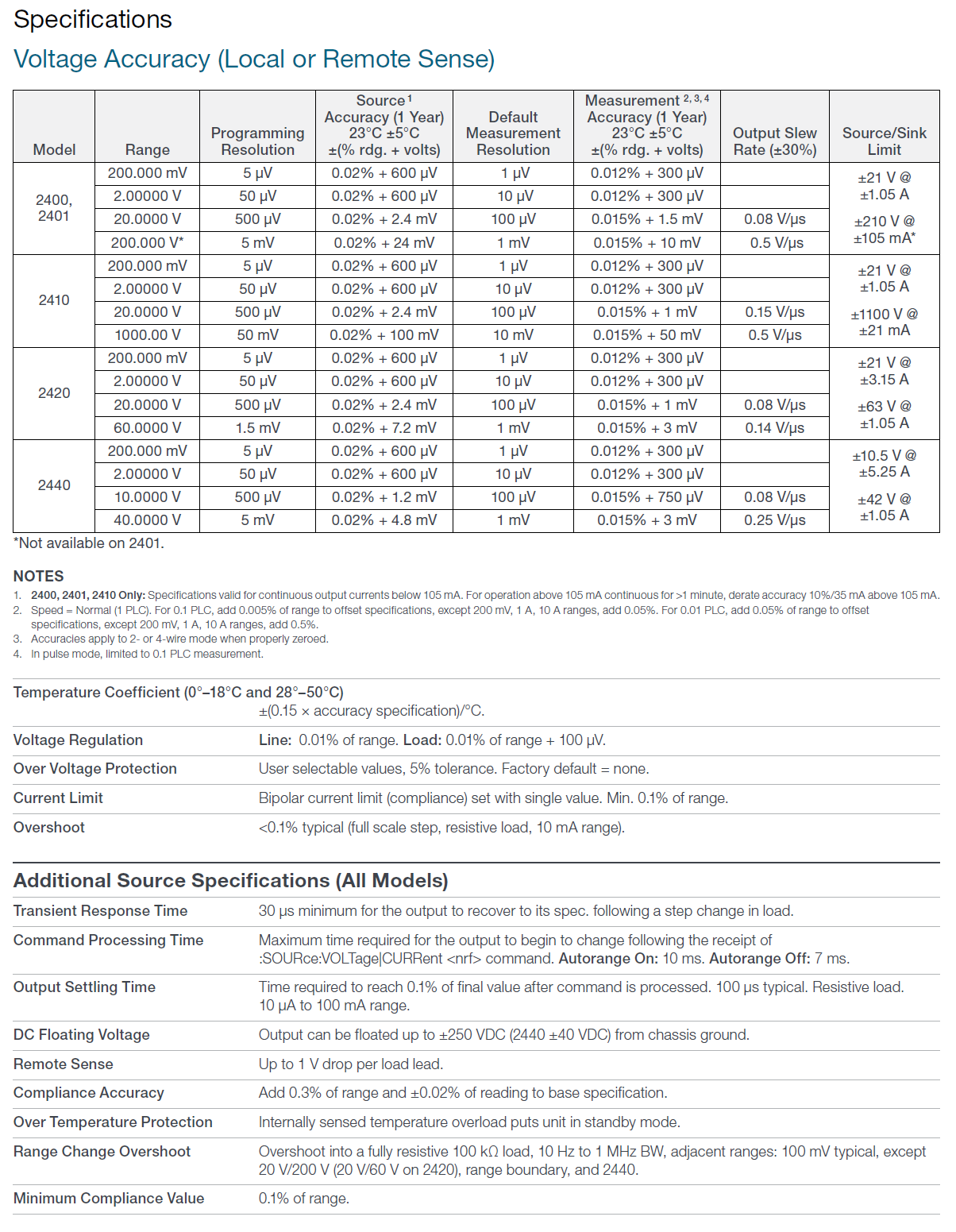

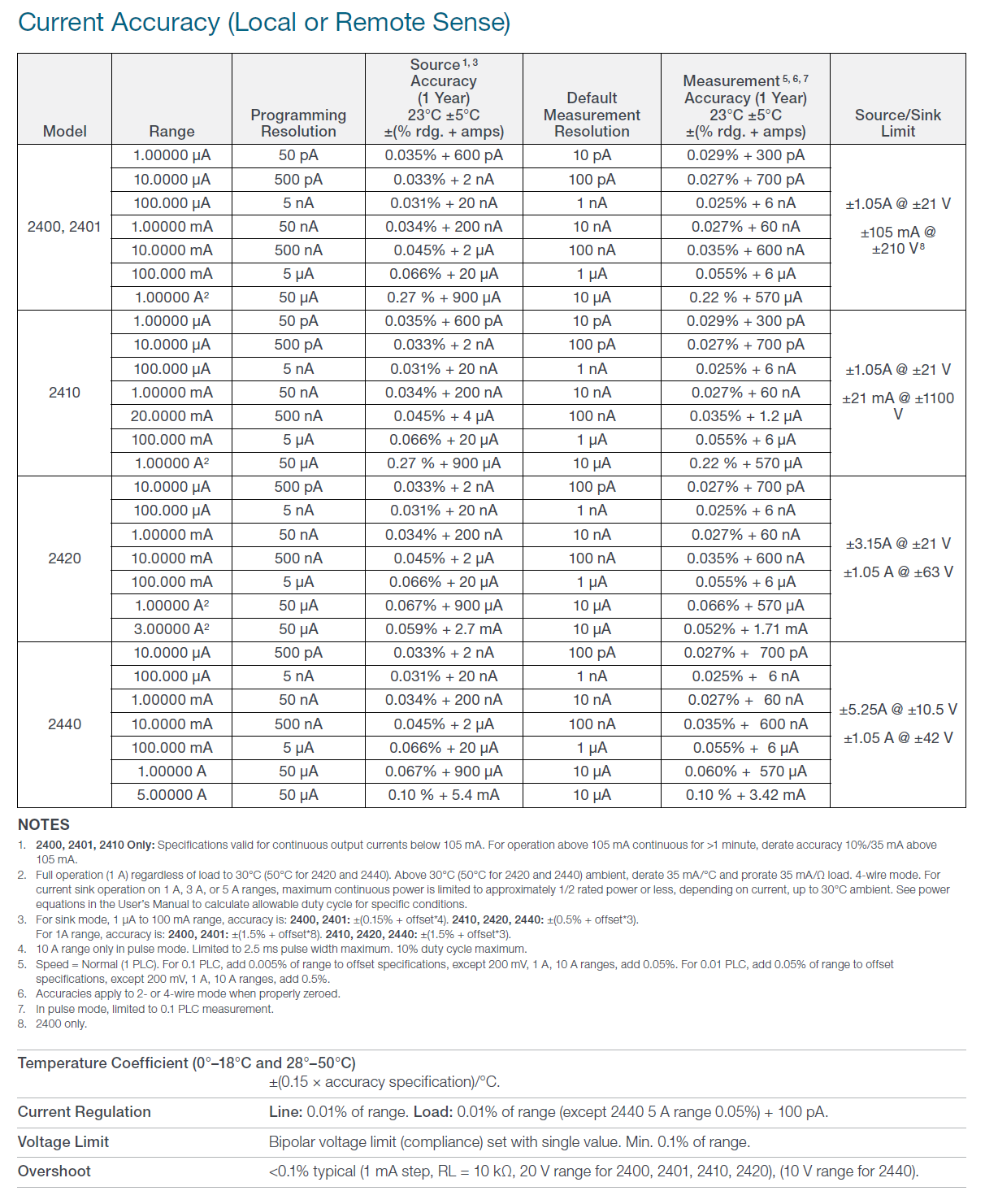

• 0.012%基礎測量精度（6位半分辨率）

• 2線、4線和6線遠程電壓源和測量感測

• 1700讀數/秒（4位半分辨率），通過GPIB

• 通過/失效比較器用于快速排序/分選

• 提供高速感測線接觸檢查功能

• 可編程DIO端口用于自動化/處理程序/探針控制

• 標準SCPI GPIB、RS232和吉時利觸發鏈路接口

• 吉時利LabTracer 2.0版I-V曲線跟蹤應用軟件（下載）

典型應用

設備：

• 分立半導體器件

• 無源器件

• 瞬變抑制器件

• IC、RFIC、MMIC

• 激光二極管、激光二極管模塊、LED、光檢測器

• 電路保護器件：TVS、MOV、保險絲等

• 氣袋

• 連接器、開關、繼電器

測試：

• 漏電

• 低電壓/電阻

• LIV

• IDDQ

• I-V特性分析

• 隔離和印制線電阻

• 溫度系數

• 正向電壓、反向擊穿、漏電流

• 直流參數測試

• 直流電源

• HIPOT

• 絕緣耐壓測試序列舉例

緊湊集成儀器的優點

通過在單臺裝置中連接源和測量電路，這些儀器能 提供多種優于單獨的源和測量?jī)x器構建的系統。例如， 它們極大地縮短了測試站開發，建立和維護所需的時 間，同時降低了購買系統的整體成本。通過去除與使用 多臺儀器相關的復雜同步和連接問題，它們簡化了測試 過程本身。而且，緊湊的半機架尺寸節省了測試架或測試臺的寶貴“空間”。
