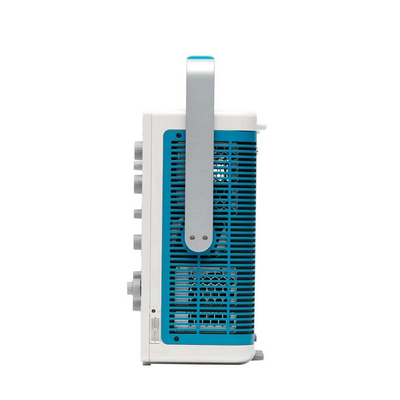

4系列MSO混合信號示波器
4系列MSO混合信號示波器
4系列MSO混合信號示波器 4系列MSO混合信號示波器
- 型號MSO44/MSO46
- 品牌Tektronix/泰克
- 價格詳詢
全新4 系列混合信號示波器擁有同類產品中超大的顯示和更高的可用通道數，讓您在有限的空間獲得前所未有的洞察力。全新體驗，符合工程師潛意識觸摸操作的界面設計。
強度（數字）
輸入通道
4 或 6 個 FlexChannel? 輸入
每個 FlexChannel 提供：
一個模擬信號，可以顯示為波形視圖、頻譜視圖1，或同時顯示為兩者
使用 TLP058 邏輯探頭時 8 個數字邏輯輸入
帶寬（所有模擬通道）
200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz（可升級）
采樣率（所有模擬/數字通道）
實時：6.25 GS/s
記錄長度（所有模擬/數字通道）
標配 31.25 M 點（選配升級 62.5 M 點）
波形捕獲速率
>500,000 個波形/秒
垂直分辨率
12 位 ADC
高分辨率模式下高達 16 位
標準觸發類型
邊沿，脈沖寬度，欠幅，超時，窗函數，邏輯，建立時間和保持時間，上升/下降時間，并行總線，序列，可視觸發，視頻（可選），射頻對時間（可選）
輔助觸發 ≤300 VRMS（僅邊沿觸發）
標準分析
光標：波形、V 條、H 條、V&H 條
測量：36
頻譜視圖頻域分析，獨立控制頻域和時域
FastFrameTM：分段內存采集模式，最大觸發速率 > 5,000,000 個波形/秒
圖：時間趨勢、直方圖、頻譜
數學：基本波形代數、FFT 和高級公式編輯器
搜索: 搜索任何觸發標準
選配分析
高級頻譜視圖
模板/極限測試
高級功率測量和分析
三相電氣分析（僅限 MSO46）
選配串行總線觸發，解碼和分析
I2C、SPI、eSPI、I3C, RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、 USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC`429、Spacewire、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO
任意/函數發生器1
50 MHz 波形生成
波形類型：任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖
數字電壓表2
4 位 AC RMS、DC 和 DC+AC RMS 電壓測量
觸發頻率計數器2
8 位
顯示
13.3 英寸 (338 mm) TFT 彩色
高清 (1920 x 1080) 分辨率
容性（多觸點）觸摸屏

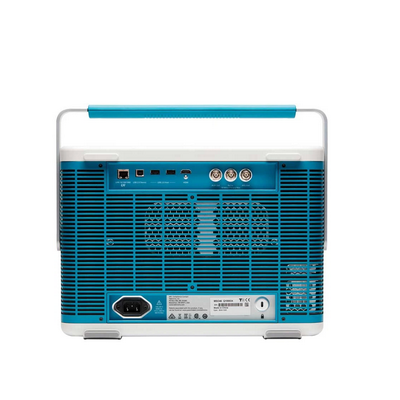

連接性
USB 2.0 主控，USB 2.0 設備（5 端口）；LAN（10/100/1000 Base-T 以太網）；HDMI 3
e*Scope?
使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器
保修
3 年 （標配）
尺寸
286.99 mm（11.299 英寸）高 x 450 mm（17.7 英寸）寬 x 155 mm（6.1 英寸）深
重量：< 7.6 kg（16.8 磅）
除另行指明外，所有技術規格保證適用于所有型號。
型號概述
示波器 MSO44 MSO46 FlexChannel 輸入通道 4 6 最大模擬通道數 4 6 最大數字通道數（帶可選邏輯探頭） 32 48 輔助觸發輸入端 ≤300 V RMS (僅邊沿觸發)
帶寬（計算的上升時間） 200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz DC 增益精度 50 ?：±1%，（±2.5% @ 1 mV/Div 和 500 μV/Div 設置），30°C 以上時以 0.100%/°C 下降
1 M? 和 250 k?：±1.0%，（±2.0% @ 1 mV/Div 和 500 μV/Div 設置）
ADC 分辨率 12 位 垂直分辨率 8 位 @ 6.25 GS/s
12 位 @ 3.125 GS/s
13 位 @ 1.25 GS/s (High Res)
14 位 @ 625 MS/s（高分辨率）
15 位 @ 312.5 MS/s（高分辨率）
16 位 @ ≤125 MS/s（高分辨率）
采樣率 在所有模擬/數字通道上 6.25 GS/s（160ps 分辨率） 記錄長度（標配） 在所有模擬/數字通道上 31.25 M 點 記錄長度(選配) 在所有模擬/數字通道上 62.5 M 點 波形捕獲速率，典型值 >500,000 wfms/s 任意波形/函數發生器（可選） 13 種預先定義的波形類型，高達 50 MHz 輸出 DVM 4 位 DVM（產品注冊后免費） 觸發頻率計數器 8 位頻率計數器（產品注冊后免費） 垂直系統 – 模擬通道
帶寬選項
50 ?：20 MHz、250 MHz 及您所擁有型號的全帶寬值
1 M?：20 MHz、250 MHz、500 MHz
輸入耦合
DC、AC
輸入阻抗
50 Ω ± 1%
1 MΩ ± 1%，13.0 pF ± 1.5 pF
輸入靈敏度范圍
1 MΩ
500 μV/div ~ 10 V/div，1-2-5 序列
50Ω
500 μV/div ~ 1 V/div，1-2-5 順序
注：注：500 μV/div 是 1mV/div 的 2 倍數字縮放或 2mV/div 的 4 倍數字縮放，具體視儀器帶寬配置而定
最大輸入電壓
50 Ω：5 VRMS, 峰值 ≤ ±20 V (DF ≤ 6.25%)
1 MΩ：300 VRMS
對于 1 MΩ，在 4.5 MHz ~ 45 MHz 時額定值以 20 dB/10 倍頻程比率下降；
45MHz ~ 450MHz 時額定值以 14 dB/10 倍頻程比率下降；> 450 MHz 時，5.5VRMS
有效位 (ENOB)，典型值
高分辨率模式，50 Ω，10 MHz 輸入，90% 全屏
帶寬 ENOB 1.5 GHz 7.1 1 GHz 7.6 500 MHz 7.9 350 MHz 8.2 250 MHz 8.2 20 MHz 8.9
隨機噪聲，RMS，典型值
1.5 GHz、1 GHz、500 MHz、350 MHz、200 MHz 型號，高分辨率模式 (RMS)，典型值
50Ω 1 MΩ V/div 1 GHz 500 MHz 350 MHz 250 MHz 20 MHz 500 MHz 350 MHz 250 MHz 20 MHz ≤1 mV/div 260 μV 200 μV 150 μV 125 μV 75.0 μV 200 μV 140 μV 120 μV 75.0 μV 2 mV/div 280 μV 200 μV 150 μV 125 μV 75.0 μV 200 μV 140 μV 120 μV 75.0 μV 5 mV/div 305 μV 235 μV 185 μV 135 μV 75.0 μV 210 μV 150 μV 130 μV 75.0 μV 10 mV/div 335 μV 275 μV 220 μV 160 μV 80.0 μV 230 μV 160 μV 150 μV 80.0 μV 20 mV/div 425 μV 360 μV 270 μV 230 μV 110 μV 280 μV 200 μV 200 μV 100 μV 50 mV/div 800 μV 800 μV 570 μV 460 μV 200 μV 520 μV 370 μV 410 μV 180 μV 100 mV/div 1.62 mV 1.23 mV 1.04 mV 1.04 mV 470 μV 1.24 mV 880 μV 930 μV 460 μV 1 V/div 13.0 mV 9.90 mV 8.95 mV 8.95 mV 3.78 mV 14.30 mV 10.20 mV 10.30 mV 5.45 mV
DC 增益精度
?50 ?
±2.0%5（2 mV/div 時為 ±2.0%，1 mV/div 時為 ±4%，典型值）
±1.0%6，（2 mV/div 時為 ±1.0% 滿刻度，1 mV/div 時為 ± 2%，典型值）
位置范圍
±5 格
最大偏置范圍
所有型號
輸入信號不得超過 50 Ω 輸入路徑的最大輸入電壓。
V/div 設置 最大偏置范圍，50 ? 輸入 1 mV/div - 99 mV/div ±1 V 100 mV/div - 1 V/div ±10 V V/div 設置 最大偏置范圍，50 ? 輸入 500 μV/div - 99 mV/div ±1 V 100 mV/div - 1 V/div ±10 V V/div 設置 最大偏置范圍，1 M? 輸入 500 μV/div - 63 mV/div ±1 V 64 mV/div - 999 mV/div ±10 V 1 V/div - 10 V/div ±100 V
偏置精度
±（0.005 X | 偏置 - 位置 | + 0.2 div（500 μV/div 時為 0.4 div））
串?dāng)_（通道隔離度），典型值
≥ 200:1，對 V/div 設置相等的任意兩條通道直到額定帶寬
垂直系統 - 數字通道
通道數量
安裝的每只 TLP058 有 8 個數字輸入 (D7-D0) (有一條模擬通道)
垂直分辨率
1 位
可檢測的最小脈寬, 典型值
1 ns
閾值
每條數字通道一個閾值
閾值范圍
±40 V
閾值分辨率
10 mV
閾值精度
± [100 mV + 校準后3%的閾值設置]
輸入通道遲滯，典型值
在探頭端部 100 mV
輸入動態范圍, 典型值
30 Vpp 對 Fin ≤ 200 MHz, 10 Vpp 對 Fin > 200 MHz
絕對最大輸入電壓, 典型值
±42 V 峰值
最小電壓擺幅, 典型值
400 mV 峰峰值
輸入阻抗, 典型值
100 kΩ
探頭負載，典型值
2 pF
水平系統
時基范圍
200 ps/div ~ 1,000 s/div
采樣速率范圍
1.5625 S/s ~ 6.25 GS/s（實時）
12.5 GS/s ~ 500 GS/s（插補）
